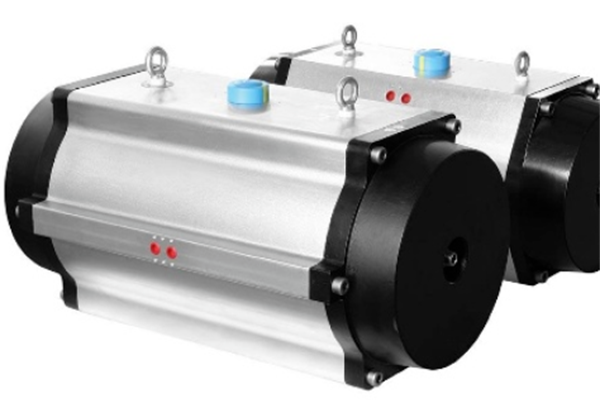

气动执行器又称气动执行机构或气动装置，是用气压力驱动启闭或调节阀门的执行装置。气动执行器是一种以压缩空气为动力源的自动化控制装置，专为驱动阀门及其他机械部件而设计，其凭借其卓越的安全性、可靠性和环境适应性，成为现代工业自动化系统中的重要执行终端。
气动执行器：技术解析
1. 工作原理与结构分类气动执行器通过气源压力推动内部元件（活塞或隔膜）产生机械位移，将气压信号精准转化为直线或角位移，从而实现对流体介质的精确控制。传动原理： 主流的齿轮齿条式结构利用活塞带动齿条啮合齿轮旋转；拨叉式则适用于大扭矩输出；活塞式则直接产生直线推力。动作模式：- 双作用型 (Double Acting)： 进出气口均需供气，正反向运动全由气源驱动，输出力矩大且恒定，适用于需要持续调节的场合。
- 单作用型 (Spring Return)： 一侧进气驱动，另一侧依靠弹簧复位。在气源中断时可自动回归预设的安全位置，用于紧急切断系统。
2. 优势与局限性分析- 本质安全： 纯气动设计，无电火花产生，杜绝了在易燃易爆环境中的爆炸风险。
- 卓越可靠性： 结构简单坚固，无复杂电子元件，抗干扰能力强，维护成本低，使用寿命长。
- 高速响应： 压缩空气传递速度快，可实现毫秒级响应，满足高频次开关需求。
应用局限：- 控制精度： 受气体可压缩性影响，调节精度通常低于电动执行器。
- 气源依赖性： 必须配备洁净干燥的压缩空气系统（含过滤减压阀），否则易导致内部锈蚀或密封失效。
- 位置保持： 普通双作用型在断气后会因外力改变位置，需加装保位阀以维持状态。
3. 典型应用场景- 流体控制阀门： 广泛应用于球阀、蝶阀、旋塞阀及各类调节阀的自动化改造与精确控制。
- 过程工业： 在冶金高炉、污水处理、精细化工反应釜等高温、高粉尘或强腐蚀环境中，替代电动设备以防止短路或过热。
- 特殊工况： 适用于存在强磁场干扰（如MRI室附近）或无线电静默要求的军事、科研设施。
气动执行器选型指南
- 扭矩匹配： 根据阀门规格计算所需启动扭矩和工作扭矩。
- 故障模式： 明确气源故障时阀门应处于“开（FO）”还是“关（FC）”状态。
- 环境适配： 针对高温、低温或腐蚀性介质，选用相应的特种材质（如哈氏合金、聚四氟乙烯涂层）。
- 智能升级： 集成智能定位器可实现4-20mA信号的高精度调节及远程诊断。
日常维护建议
- 气源治理： 务必在进气端安装三联件（过滤器、减压阀、油雾器），确保气源洁净。
- 密封保养： 定期检查并更换易损件（如O型圈、活塞环），推荐在高温工况下使用氟橡胶材质。
- 防腐检查： 对于户外或潮湿环境，定期检查缸体及连接件是否生锈。
总之，气动执行器以其安全防爆和强劲的动力输出，占据着工业恶劣工况控制的制高点。通过合理的选型（气源干净、选型得当）与配套仪表，是连接控制系统与现场设备之间重要设备。
